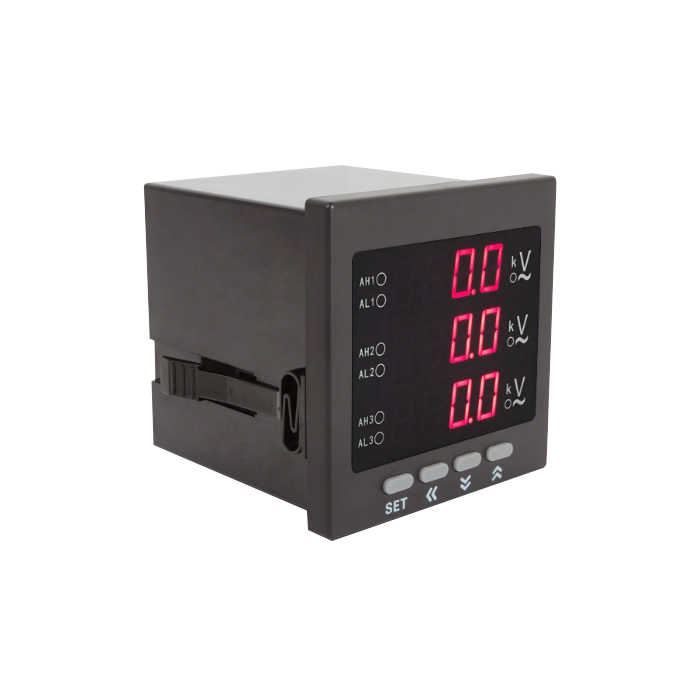

產品概述
用于線路中的三相電壓同時進行實時測量，并以數字直讀方式顯示。用一只本儀表即可完成三只普通電壓表才能完成的A相相電壓、B相相電壓、C相相電壓或AB相線電壓、BC相線電壓、AC相線電壓的測量任務。
型號及其含義
主要功能
用于線路中的三相電壓同時進行實時測量，并以數字直讀方式顯示。用一只本儀表即可完成三只普通電壓表才能 完成的A相相電壓、B相相電壓、C相相電壓或AB相線電壓、BC相線電壓、AC相線電壓的測量任務。在提供實時測量與指示功能的同時，儀表還可通 過安裝不同的功能模塊使其支持模擬量變送、上下限報警、RS485通訊功能。通過儀表面板上的可編程鍵盤可對儀表的互感器倍率、上下限報警值、報警 回差、儀表通訊地址、通訊波特率、變送輸出規格、對應的變送輸出范圍等參數進行編程設置。
規格選型說明
| 產品名稱 | 產品型號 | 外形尺寸代號(□內填數字) | ||||
| 2 | 3 | 7 | 8 | 9 | ||
| 三相電壓組合表 | DURL394Z-□X4-3U | √ | √ | √ | √ | √ |
| 三相電壓組合表帶報警 | DURL394Z-□K4-3U | √ | √ | √ | √ | √ |
| 三相電壓組合表帶通訊 | DURL394Z-□T4-3U | √ | √ | √ | √ | √ |
| 三相電壓組合表帶變送 | DURL394Z-□B4-3U | √ | √ | √ | √ | √ |
外形及安裝開孔尺寸
技術參數
| 技術指標 | 參數 |
| 電壓測量范圍 | 3×AC 0～6 電 00V（直接測量）； 3×AC 0～380kV（外附裝置） |
| 輸入頻率范圍 | 45~65Hz |
| 測量準確度 | ±0.5%量程+1 |
| 電流顯示分辨力 | 最高為0.001A，小數點自動移位，A/kA單位自動切換 |
| 輔助電源(POWER) | AC/DC 85～264V |
| 報警輸出 | 可對每路報警的上限和下限分別進行定義，獨立指 示燈顯示報警狀態，但輸出端口共用一路，報警觸點容量為AC250V/1A。 |
| 變送輸出 | 一路變送，任選一路被測電量對應變送輸出，可自由設置為0～20mA或4～20mA，準確度±0.5%FS，與信號輸入及輔助電源端口之間電氣隔離，變送輸出負載電阻≤200Ω。 |
| 通訊接口 | RS485串行通訊，采用MODBUS_RTU通訊規約。 |
